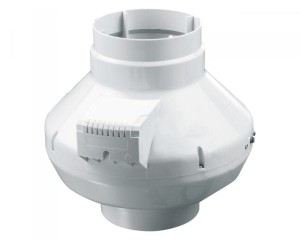

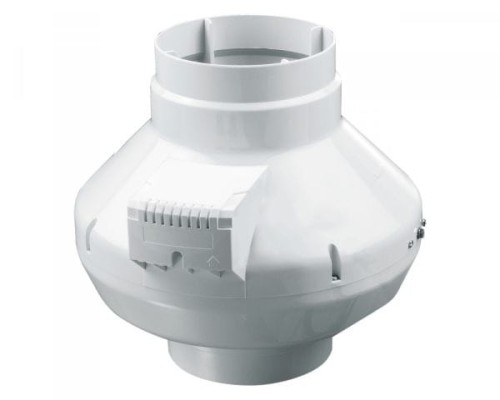

Wentylator kanałowy VK 200 930m3/h tworzywo sztuczne biale

Wentylator kanałowy VK 200

Przeznaczenie

Wentylatory kanałowe odśrodkowe serii VK, są montowane w wentylacji wywiewno-nawiewnej, pojedynczych pomieszczeń, budynków zbiorowego zamieszkania oraz użyteczności publicznej. Do wentylacji z zaostrzonymi wymaganiami dotyczącymi poziomu hałasu, proponujemy warianty o cichym trybie pracy – wersje Q. Dzięki konstrukcji zewnętrznej z plastiku – ABS, wentylatory nie ulegają procesom korozji, co pozwala stosować je do wentylacji wywiewnych ubikacji, kuchni i innych pomieszczeń z podwyższoną wilgotnością otoczenia.

Obudowa

Konstrukcja zewnętrzna wentylatora i wirnika zrobiona jest z wysokogatunkowego tworzywa sztucznego – ABS, które to posiada wysoką odporność na warunki atmosferyczne i dużą wytrzymałość mechaniczną. Wentylator posiada hermetyczną skrzynkę przyłączeniową.

Silnik

Do produkcji w wentylatorze stosowane są jednofazowe silniki z zewnętrznym wirnikiem, z łopatkami zagiętymi do tyłu. Silnik ma wbudowane zabezpieczenie zapobiegające jego przegrzaniu z automatycznym restartem. Modele VKS różnią się od analogicznych modeli VK, mocą silnika. Dla wydłużenia okresu eksploatacji wentylatora w silniku zastosowane są łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora, podczas procesu montażu każda turbina poddawana jest dynamicznemu wyważeniu, co zapewnia m.in. niski poziom szumu pracy wentylatora.

Regulator prędkości

Regulowaniem wydajnością możemy manipulować w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Instalacja

Montaż jest możliwy pod dowolnym kątem względem osi wentylatora. Mocowanie bezpośrednio do podłoża, ściany lub sufitu możliwe jest za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Informacje podstawowe:
• silnik na łożyskach kulkowych
• obudowa z tworzywa sztucznego
• regulacja za pomocą regulatorów transformatorowych
lub tyrystorowych
• do montażu poziomego lub pionowego
Cechy charakterystyczne:
• silnik z zewnętrznym wirnikiem
• komplet zawiera uchwyty mocujące
• dostępne w wersji:
z silnikiem o obniżonej mocy (Q)
z silnikiem o zwiększonej mocy (S)

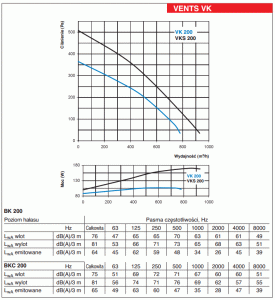

Dane techniczne
