Wentylatory kanałowe TT PRO 160 tworzywo sztuczne białe 562 m3/h bez timeru

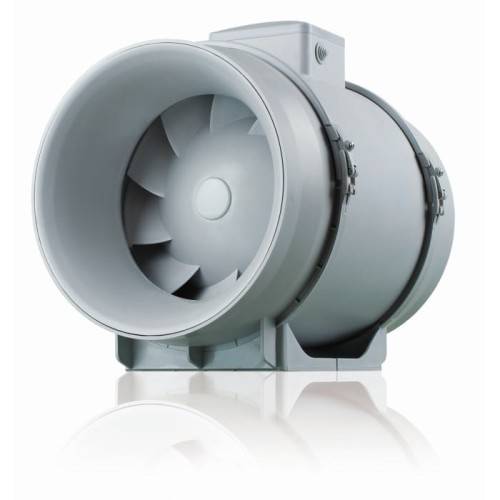

Wentylator kanałowy TT PRO 150/160

Przeznaczenie

Kanałowe wentylatory o przepływie mieszanym serii TT PRO montowane są w wywiewno-nawiewnych systemach wentylacji, które potrzebują stosunkowo dużego sprężu, mocnego strumienia powierza oraz małego poziomu hałasu. Są dobrym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Dedykowane są do kanałów wentylacyjnych o średnicach: 100, 125, 150, 160, 200, 250, 315 mm dostępnych na naszej stronie.

Budowa

Wentylatory TT mają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Zewnętrzna konstrukcja wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut).

Silnik

Silnik jednofazowy na łożyskach kulkowych , wydłużających jego żywotność, posiada dwie prędkości obrotowe oraz jest wyposażony w bezpiecznik termiczny dla ochrony przed przeciążeniem. Klasa ochrony silnika: IP X4.

Regulator prędkości

Dzięki zastosowanej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika.

Instalacja

Montaż jest możliwy pod dowolnym kątem względem osi wentylatora. Zewnętrzna konstrukcja wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory możemy ustawiać na początku, w środku lub na końcu systemu wentylacyjnego. W jednym systemie możliwe jest zamocowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Do tego celu służą zestawy TTP – połączenie równoległe lub TTS – połączenie szeregowe. Żeby uprościć montaż i podpięcie, skrzynka montażowa może znajdować się w dowolnym położeniu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

 Informacje:
• silnik na łożyskach kulkowych
• obudowa z tworzywa sztucznego
• regulacja za pomocą regulatorów tyrystorowych lub przełączników
biegu wentylatora
• do montażu poziomego lub pionowego
Cechy charakterystyczne:
• montaż w układzie równoległym lub szeregowym
• dostepne w wersji z opóźnieniem czasowym (T) Timer
• bezpośredni dostęp do silnika

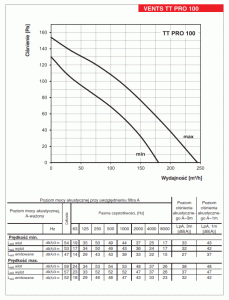

Dane techniczne

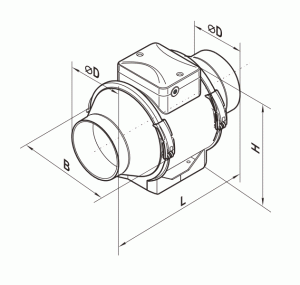

Wymiary wentylatorów:
