Centrala wentylacyjna Rekuperator Energy+ 500h Thessla Green AirPack4 z wymiennikiem przeciwprądowym czyste powietrze

Dodaj ocenę! 4.40183
Kod produktu: 4102
Producent: Thessla green
Dostępność: dostępny na zamówienie
Stan magazynowy: 4 szt.
Czas wysyłki: 3 dni
Cena brutto: 14 187,43 zł 14187.43
Cena netto: 11 534,50 zł
Zapytaj o montaż i oszczędź 15% podatku VAT
ilość - + szt.
dodaj do przechowalni
var x = document.querySelector('.name');

Opis

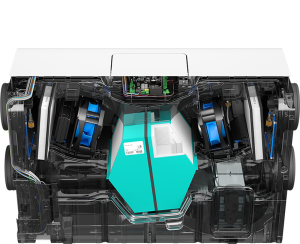

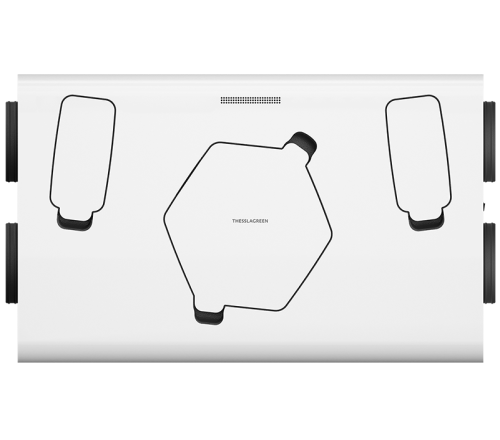

 Centrala wentylacyjna Rekuperator z wymiennikiem przeciwprądowym

Thessla Green AirPack4 Energy+ 500h czyste powietrze



GWARANCJA 3 LATA





AirPacka4 zamontujesz tam, gdzie będziesz chciał, bo działa znakomicie nawet 

w -15°C



Z AirPackiem4 oszczędzasz cenną przestrzeń użytkową Twojego domu. To jedyny rekuperator zaprojektowany tak, by mógł funkcjonować nawet w nieogrzewanych i nieocieplonych poddaszach. Można go zainstalować w pomieszczeniach, gdzie zimą temperatura spada do -15°C nie obawiając się o awarię czy utratę sprawności rekuperacji.



Dlaczego większość rekuperatorów nie może funkcjonować na nieogrzewanym poddaszu?

Umiejscowienie rekuperatora na poddaszu nieużytkowanym oszczędzi nam przestrzeń wewnątrz budynku i uprości instalację wentylacyjną.


Problem w tym, że minimalna temperatura otoczenia wymagana dla większości rekuperatorów musi być wyższa niż +5°C, a zimą na nieogrzewanym poddaszu, panują temperatury niewiele wyższe od tych na zewnątrz budynku.

Ograniczenie minimalnej temperatury otoczenia ma na celu ochronę rekuperatora przed kondensacją wilgoci na wewnętrznych powierzchniach obudowy, zamarznięciem wody w tacy kondensatu oraz zapewnia utrzymanie deklarowanej sprawności odzysku ciepła.

Skutki funkcjonowania rekuperatora w temperaturach niższych od wymaganej temperatury otoczenia prowadzą do poważnych usterek, dlatego zanalizujemy je szczegółowo.



Kondensacja wilgoci wewnątrz obudowy wystąpi gdy ciepłe i wilgotne powietrze usuwane z pomieszczeń spotka się z zimnymi wewnętrznymi powierzchniami obudowy rekuperatora. Przyczyną kondensacji są mostki cieplne obudowy oraz jej niedostateczna izolacyjność. Kondensacja prowadzi do zbierania się wody w obudowie i jej wycieku.


Zamarznięcie wody w tacy kondensatu może wystąpić gdy temperatura powierzchni tacy spadnie poniżej 0°C.

Przyczyną jest występowanie mostków cieplnych lub zbyt cienka i niejednorodna izolacji tacy. Zamarznięcie wody w tacy kondensatu blokuje możliwość odprowadzania skroplin do kanalizacji, co prowadzi do wycieku wody.


Spadek sprawności odzysku ciepła wynika z ochłodzenia powietrza wywiewanego z pomieszczeń oraz powietrza nawiewanego do pomieszczeń na skutek kontaktu z chłodnymi powierzchniami wewnętrznymi obudowy oraz króćców rekuperatora.



Jak AirPackradzi sobie z niskimi temperaturami?

AirPack4 nie ma ani jednego mostka cieplnego, szczelność obudowy zawsze odpowiada klasie A1 (EN 13141-7), a izolacja cieplna w każdym przekroju ma grubość 50 mm.

Dzięki temu, środek rekuperatora pozostaje termicznie stabilne przez cały rok, niezależnie od temperatury otoczenia, która na poddaszu nieużytkowym może się wahać od -15°C zimą do +50°C latem.

Powietrze dostarczane przez AirPack4 nie ochładza się od wnętrza jego obudowy zimą i nie ogrzewa się od niej latem.

Dzięki temu efektywność rekuperacji jest wysoka i niezależna od warunków otoczenia.



Niezależność sprawności odzysku ciepła od temperatury otocznia jest widoczna w wynikach jednego z kilku, często wielodniowych testów prowadzonych w skrajnie niskich temperaturach w czasie projektowania AirPacka4.

W czasie testu, AirPack4 działał przez 7 godzin z wydajnością 150 m3/h przy temperaturze powietrza wywiewanego równej +20°C, wilgotności powietrza wywiewanego równej 70% oraz temperaturze powietrza zewnętrznego równej -16°C.

Rekuperator znajdował się w komorze, w której przez pierwsze 3 godziny utrzymywana była temperatura +20°C.

Potem temperatura w komorze z rekuperatorem została obniżona do -15°C. Pomimo zniżenia temperatury otoczenia rekuperatora o 35°C sprawność odzysku ciepła pozostała na niezmienionym poziomie.\





FullShell to technologia, która zamienia rekuperator w znakomity termos chroniący transportowane wewnątrz powietrze od wpływu otoczenia. Dzięki niej AirPack4 daje swobodę montażu, jakiej nie dawał żaden produkowany dotychczas rekuperator





Obudowa FullShell


Całkowicie wyeliminowane mostki cieplne. Izolacja o grubości 50 mm w każdym przekroju obudowy. Króćce z materiału izolacyjnego o dużej wytrzymałości.





Filtry powietrza z opcją AFC:



AirPack4 Energy++ z opcją AFC mierzy rzeczywiste zabrudzenie filtrów i w każdej chwili informuje od zabrudzeniu filtrów, a filtry można wymienić kiedy są naprawdę zużyte.

AFC na od razu monitoruje rzeczywiste zużycie filtrów na podstawie ciągłych, automatycznych pomiarów różnicy ciśnień przed i za filtrem wykonywanych z dokładnością +/- 1.5%







Zwiększenie sprawności rekuperatora o 30%

 AirPack4 Enthalpy, Energy++ i Energy+ z systemem CF mierzy na bieżąco rzeczywiste przepływy powietrza i ustawia prędkości obrotowe wentylatorów tak, by strumień powietrza nawiewanego był zawsze równy strumieniowi powietrza wywiewanego.



Dlaczego wentylacja musi być zbilansowana?

Nominalna sprawność odzysku ciepła każdego rekuperatora jest prawdziwa tylko wtedy, kiedy wentylacja jest zbilansowana. Oznacza to, że strumień powietrza dostarczanego do budynku jest równy strumieniowi powietrza usuwanego z budynku. Tylko wtedy rekuperator odzyskuje maksymalną ilość ciepła od powietrza usuwanego z budynku i wykorzystuje je do podgrzania powietrza nawiewnego.

Systemy sterowania większości central wentylacyjnych nie mierzą rzeczywistych przepływów powietrza, a użytkownik ustawiając na panelu sterowania intensywność wentylacji w rzeczywistości ustawia jedynie prędkość obrotową wentylatorów. Dlatego na skutek zmian warunków atmosferycznych, działania wiatru, naturalnego zanieczyszczenia filtrów oraz kondensacji wilgoci w wymienniku ciepła, przepływy powietrza nawiewanego i wywiewanego ciągle się zmieniają.

Niezrównoważenie wentylacji przekracza często 30%, zwiększając proporcjonalnie straty ciepła i  koszty ogrzewania i często przyczynia się do niekontrolowanego napływu zanieczyszczeń do budynku. Ponadto obniżenie sprawności rekuperacji powoduje, obniżenie temperatury powietrza nawiewanego do budynku przyczyniając się do zmniejszenia komfortu cieplnego w pomieszczeniach.





4 ważne przyczyny, dla których bez systemu kontroli przepływu wentylacja nigdy nie będzie zbilansowana

Przyczyna pierwsza – zmienne opory przepływu wymiennika ciepła


Zimą w wymienniku ciepła każdej centrali wentylacyjnej wykrapla się wilgoć z ciepłego wilgotnego powietrza usuwanego z budynku. Wypełnione wodą kanaliki wymiennika ciepła ograniczają przepływ wywiewanego powietrza nawet o 30%. Mniejsza ilość ciepłego, usuwanego z budynku powietrza oznacza mniejszą ilość odzyskanej energii, którą rekuperator może wykorzystać do podgrzania powietrza świeżego, którego przepływ pozostał na prawidłowym poziomie. Dzięki temu temperatura powietrza nawiewanego jest niższa, a więc koszt ogrzewania budynku jest wyższy.







Przyczyna druga – zmienne opory przepływu filtrów powietrza


Przez filtry powietrza w systemie wentylacji domu o powierzchni użytkowej 150 m2 przepływa w ciągu roku około 1 000 000 m3 powietrza. W każdym metrze sześciennym powietrza znajduje się około 1 000 000 cząstek pyłu. Te cząstki osadzają się na filtrach zwiększając opór jaki filtr stawia przepływającemu powietrzu . Wywołane w ten sposób zaburzenie równowagi przepływów powietrza w systemie wentylacji sięgają 25% zmniejszając proporcjonalnie sprawność odzysku ciepła w rekuperatorze co przekłada się wprost na wzrost kosztów ogrzewania.







Przyczyna trzecia – zmienna gęstość powietrza


Każdy 1 kg powietrza z naszego otoczenia o temperaturze 20°zajmuje objętość 0,83 m3podczas gdy w temperaturze -15°C ten sam 1 kg powietrza zajmuje już mniejszą objętość równą 0,73 m3. Nierówność przepływów wywołana zmianami temperatury może więc w skrajnym przypadku przekroczyć 13% zmniejszając proporcjonalnie sprawność odzysku ciepła i tym samym koszty ogrzewania.







Przyczyna czwarta – oddziaływanie wiatru na budynek


Kiedy wiatr wywiera nacisk na budynek, nadciśnienie powstaje po stronie nawietrznej, a podciśnienie po stronie zawietrznej. Przy prędkości wiatru 4 m/s ciśnienie generowane na ścianie wynosi 10 Pa, a przy prędkości wiatru 9 m/s już 50 Pa. Jeśli na tej ścianie zainstalowany jest wlot lub wylot powietrza, przepływ powietrza części nawiewnej lub wywiewnej systemu wentylacyjnego odpowiednio się zwiększy lub zmniejszy.

Centrale wentylacyjne przez większość czasu pracują ze średnią lub niską wydajnością. Dlatego nawet wiatr o średniej prędkości w większym stopniu zaburzy bilans powietrza w budynku i znacznie podniesie koszty ogrzewania i wentylacji powietrza.





Jak niezbilansowana wentylacja zwiększa koszty ogrzewania i pogarsza jakość powietrza w budynku?

Kiedy przepływy powietrza wentylacyjnego nie są zrównoważone w pomieszczeniach powstaje nadciśnienie lub podciśnienie powodując, że część powietrza zamiast przez rekuperator, przepływa przez nieszczelności budynku. To powietrze nie bierze udziału w procesie odzysku ciepła zwiększając w ten sposób koszty ogrzewania powietrza wentylacyjnego.

Wentylacja niezrównoważona – nadciśnienie w budynku

Przyczyny:

  1. Kondensacja wilgoci w wymienniku ciepła.
  2. Częściowo zabrudzony filtr powietrza wywiewanego.
  3. Parcie wiatru na ścianę budynku, na której zlokalizowana jest czerpnia oraz/lub wyrzutnia powietrza.

Skutki:

  1. Zmniejszenie przepływu w instalacji wywiewnej.
  2. Nadciśnienie w budynku.
  3. Na skutek nadciśnienia, część ciepłego powietrza zamiast przez rekuperator wypływa
    z budynku przez nieszczelności bezpowrotnie tracąc ciepło.
  4. Mniejsza ilość powietrza ciepłego płynącego przez rekuperator oznacza mniej energii do podgrzania powietrza świeżego i w konsekwencji niższą temperaturę nawiewu.



Wentylacja niezrównoważona – podciśnienie w budynku

Przyczyny:

  1. Częściowo zabrudzony, ale wciąż sprawny filtr powietrza nawiewanego.
  2. Podciśnienie pochodzące od wiatru na ścianie budynku, na której zlokalizowana
    jest czerpnia oraz/lub wyrzutnia powietrza

Skutki:

  1. Zmniejszenie przepływu instalacji nawiewnej.
  2. Podciśnienie w budynku.
  3. Na skutek podciśnienia część świeżego, zimnego powietrza zamiast przez rekuperator wpływa do budynku przez nieszczelności nie ogrzewając się w procesie odzysku ciepła. To zimne powietrze obniża temperaturę w pomieszczeniach przez co wymusza zwiększenie mocy systemu grzewczego i tym samym zwiększa koszt ogrzewania.
  4. Powietrze wpływające przez nieszczelności nie przepływa przez filtry rekuperatora przez co wprowadza do pomieszczeń zanieczyszczenia pyłowe.



Jak System CF oszczędza energię w budynku?

Wszystkie cztery przyczyny niezrównoważenia wentylacji są naturalne a czas występowania każdej z nich jest w zasadzie nieprzewidywalny. Z tych powodów, nawet dokładnie wyregulowana przez instalatora, po zakończonym montażu instalacja wentylacyjna w czasie użytkowania znajduje się w stanie ciągłego rozregulowania, w którym przepływy powietrza nawiewanego i wywiewanego różnią się od siebie często o 30%.

Jedynym sposobem na zapewnienie ciągłej wentylacji przez cały rok jest ciągła i automatyczna regulacja wydajności wentylatora w oparciu o tymczasowe warunki pracy. Tak działa CF. System pomiarowy CF w sposób ciągły mierzy rzeczywisty przepływ powietrza nawiewanego i wywiewanego z dokładnością +/- 2%.

Wyniki pomiarów są analizowane przez procesor, który ustawia prędkość wentylatora w celu zrównoważenia wentylacji bez wpływu chwilowych warunków atmosferycznych i warunków filtrowania.

Całe powietrze wentylacyjne zawsze przepływa przez rekuperator i bierze udział w procesie odzysku ciepła. Ciśnienie powietrza wewnątrz i na zewnątrz budynku jest zawsze zrównoważone, aby zapewnić, że żaden przepływ powietrza nie przedostanie się przez budynek. W ten sposób efektywność energetyczna wentylacji jest zawsze jak najwyższa, dzięki czemu koszty wentylacji i ogrzewania są niskie.



Automatycznie zrównoważona wentylacja w budynku wentylowanym rekuperatorem z systemem CF

Warunki:

  1. Czysty lub częściowo zabrudzony filtr powietrza wywiewanego.
  2. Czysty lub częściowo zabrudzony filtr powietrza nawiewanego.
  3. Kondensacja wilgoci w wymienniku ciepła lub brak kondensacji.
  4. Oddziaływanie wiatru na budynek lub brak oddziaływania wiatru na budynek.

Skutki:

  1. Przepływ powietrza w instalacji nawiewnej jest równy przepływowi powietrza w instalacji wywiewnej.
  2. Ciśnienie na zewnątrz i wewnątrz budynku są wyrównane.
  3. Całe powietrze wpływające do budynku i wypływające z budynku przepływa przez rekuperator wymieniając ze sobą ciepło.
  4. Powietrze nawiewane do pomieszczeń ma temperaturę zbliżoną do temperatury panującej w budynku (zimą 17–20°C) niezależnie od temperatury powietrza zewnętrznego.
  5. Powietrze nawiewane jest zawsze przefiltrowane.



A jak dokładnie działa CF?

Załóżmy, że wydajność pracy centrali wentylacyjnej wynosi 325 m3/h. Gdy jego wirnik obraca się z prędkością 3200 obr./min, wentylator wyciągowy uzyskuje ten przepływ przez czysty filtr, a w wymienniku ciepła nie dochodzi do kondensacji. Po pewnym czasie, na skutek kondensacji wilgoci w wymienniku ciepła i części zabrudzonego filtra, opór powietrza wywiewanego z rekuperatora wzrósł z początkowych 200 Pa do 400 Pa. W przypadku tradycyjnej metody sterowania, użytkownik musi jedynie ustawić intensywność wentylacji na określoną prędkość wentylatora. Podczas montażu i regulacji centrali wszystko było w porządku. Jednak taki system nie może reagować na naturalne zmiany oporów przepływu powietrza centrali wentylacyjnej. W takim przypadku zwiększenie oporów bez zmiany prędkości wirnika wentylatora spowoduje zmniejszenie przepływu spalin w urządzeniu z planowanych 325 m3/h do 215 m3/h.

W przypadku centrali wentylacyjnej AirPackEnergy++ oraz Energy+,  wyposażonej w system CF2 układ pomiarowy wykryje nawet niewielką zmianę strumienia powietrza i uruchomi procedurę regulacyjną, która w omawianym przypadku zwiększy prędkość obrotową wirnika wentylatora do 4300 obr./min. przywracając w ten sposób zadany przepływ powietrza.



AirPack4 nawiewa powietrze dużo ciszej

Większość rekuperatorów wywiewa powietrze z toalet, łazienki i kuchni, a nawiewa do salonu i sypialni. Dlatego, najważniejszym parametrem akustycznym rekuperatora jest emisja hałasu do kanału nawiewnego.

AirPack4 posiada układ InFlow, który redukuje emisję hałasu do kanału nawiewnego przy nominalnej wydajności nawet o 10 dB(A).





Porównanie:

Tradycyjny rekuperator


Większość rekuperatorów ma wentylatory zainstalowane za wymiennikiem ciepła w kierunku przepływu powietrza. W takim układzie do kanału nawiewnego trafia cała energia akustyczna powstająca po stronie tłocznej wentylatora nawiewnego.

Do kanału wywiewnego trafia energia fali akustycznej generowana po stronie ssawnej wentylatora wywiewnego, stłumiona w wymienniku ciepła.

Poziom mocy akustycznej emitowanej przez taki rekuperator, do kanału nawiewnego przy nominalnej wydajności waha się od 60 do 70 dB(A), a do wywiewnego od 50 do 60 dB(A).



Rekuperator z wentylatorami za wymiennikiem ciepła, w kierunku przepływu powietrza przy wydajności 400 m3/h będzie emitowanej do kanału nawiewnego moc akustyczną na poziomie 65 dB(A), a do kanału wywiewnego 50 dB(A).



Zapewnienie komfortu akustycznego w sypialni (25 dB(A)) bez konieczności ograniczania dopływu świeżego wymaga stłumiania aż 40 dB(A). To wartość, której nie uda się zniwelować w instalacji. Konieczne będzie stosowanie tłumików, na które nie zawsze znajdziemy miejsce w domu jednorodzinnym, lub graniczenie dopływu świeżego powietrza w nocy do poziomu zapewniającego komfort akustyczny. Za to łatwo osiągniemy ciszę w toaletach i łazienkach (40 dB(A)).



AirPack4


W AirPacku4 wentylatory zostały zainstalowane przed wymiennikiem ciepła w kierunku przepływu powietrza. Dzięki temu fala akustyczna powstająca w wentylatorze nawiewnym, zanim trafi do kanału nawiewnego musi przejść przez tysiące kanalików wymiennika ciepła ulegając przy tym znacznemu rozproszeniu.

Dodatkowo AirPack4 jest w całości stworzony z materiału, który nie odbija fali dźwiękowej. Dzięki takiej konstrukcji, przy nominalnej wydajności AirPack4 wyemituje do kanału nawiewnego moc akustyczną na poziomie 50 do 58 dB(A), a do wywiewnego od 60 do 65 dB(A).





AirPack4 przy wydajności 400 m3/h będzie emitowanej do kanału nawiewnego moc akustyczną na poziomie 55 dB(A), a do kanału wywiewnego 60 dB(A)





Zapewnienie komfortu akustycznego w sypialni (25 dB(A)) bez konieczności ograniczania dopływu świeżego wymaga stłumiania jedynie 30 dB(A). Zapewnienie komfortu akustycznego w toaletach i łazienkach obowiązuje stłumienie w instalacji wywiewnej około 20 dB(A). Tłumienie można osiągnąć stosując w instalacji niewielkie (1-1.5 m) odcinki przewodów elastycznych w instalacji nawiewnej oraz wywiewnej.



System FPXptc



System FPXptc w rekuperatorach z wymiennikami przeciwprądowymi


System FPX w każdej chwili mierzy temperaturę powietrza świeżego wpływającego do wymiennika ciepła. Kiedy temperatura spada poniżej 0°C, system włącza niewielką, precyzyjnie sterowaną nagrzewnicę PTC, która ogrzewa powietrze dokładnie do temperatury +1°C .

Dzięki temu, kondensat nigdy nie zamarza, a wymiennik ciepła podgrzewa całe powietrze świeże do temperatury 18-19°C, wykorzystując wyłącznie ciepło powietrza wywiewanego.

FPXptc przy maksymalnej wydajności rekuperatora działa do -12°C. Poniżej tej wartości system przechodzi w tryb FPX2, w którym płynna regulacja mocy nagrzewnicy przy 100% wydajności wentylacji jest możliwa jedynie przez 10 minut (umożliwiając np. intensywne wietrzenie).

Przy temperaturze -20°C, ciągła pracy rekuperatora ograniczona jest do wydajności 70%. W trybie FPX2 system utrzymuje temperaturę +1°C przed wymiennikiem ciepła, poprzez płynną regulację wydajności obu wentylatorów.







Nagrzewnica FPXptc jest lepsza niż zwykła nagrzewnica PTC!

Nagrzewnica systemu FPXptc stawia o 50% mniejszy opór powietrzu w zestawieniu z innymi nagrzewnicami ptc a zoptymalizowane żebrowanie daje dużą powierzchnię wymiany ciepła oraz odporność na zabrudzenia. Dzięki temu zawsze przepływa przez nią duży strumień powietrza, nagrzewnica grzeje się do niższej temperatury a wentylator zużywa mniej energii.



Tradycyjna nagrzewnica PTC

Nagrzewnica PTC systemu FPXptc



Sterowanie AirPack4



AirPacka4 można dopasować do swoich potrzeb, poszerzając jego funkcjonowanie o czujniki jakości powietrza, higrostaty oraz ścienne włączniki wietrzenia. Można też podłączyć zewnętrzny moduł rozszerzający, który pozwoli m.in. sterować chłodnicami, nagrzewnicami, agregatem chłodniczym i pompą ciepła.















ModbusDivider

Moduł, dzięki któremu można używać jednego panelu Air++ lub jednego modułu AirMobile do obsługi kilku urządzeń






AirMobile



System mobilny, który nie wymaga dużej konfiguracji i w pełni zastępuje wszystkie panele użytkownika. Łącząc modułem ModbusDivider kilka urządzeń, możesz nimi sterować jednym systemem AirMobile. Gdziekolwiek jesteś, z aplikacją AirMobile zawsze jesteś w domu, mając kontrolę zarówno nad pracą AirPacka, jak i Particla+.







EKRAN GŁÓWNY – to Twój panel, na którym możesz:

  • przełączać pracę rekuperatora pomiędzy trybami pracy (Automatyczny, Manualny, Chwilowy) – w zależności od potrzeb
  • aktywować funkcje dodatkowe (Wietrzenie, Pusty dom, Otwarte okno, Kominek)
  • kontrolować zużycie filtrów wtedy, gdy Twój AirPack to AirPack4 Enthalpy lub Energy++, które mają moduł AFC
  • dowiedzieć się więcej klikając w ikonki alarmowe, gdy te się pojawią
  • zobaczyć aktualne statusy funkcji urządzenia
  • i oczywiście włączać/wyłączać rekuperator



MENU

  • Home – powrót do ekranu głównego
  • Wizualizacje – sprawdzisz aktualne parametry urządzenia
  • Ustawienia – zmienisz ustawienia*: Filtrów, Trybów pracy, Funkcji dodatkowych, Bypassu, GWC*
  • Info – tu znajdziesz dane o rekuperatorze
  • Twoje urządzenia – dodasz nowe urządzenie i zobaczysz listę swoich urządzeń z najważniejszymi informacjami
  • *pozycje w menu zależne od dodanych elementów instalacji.



Panel Air++

 Panel dotykowy Air++ zaprojektowany jest tak, by najczęściej używane funkcje były dostępne na ekranie głównym.





EKRAN GŁÓWNY – to Twój panel, na którym możesz:

  • przełączać pracę rekuperatora pomiędzy trybami pracy (Automatyczny, Manualny, Chwilowy) – w zależności od potrzeb
  • aktywować funkcje dodatkowe (Wietrzenie, Pusty dom, Otwarte okno, Kominek)
  • kontrolować zużycie filtrów wtedy, gdy Twój AirPack to AirPack4 Enthalpy lub Energy++, który ma moduł AFC
  • zobaczyć aktualne statusy funkcji dodatkowych
  • sprawdź aktualne parametry urządzenia na wizualizacji klikając w ikonkę w lewym dolnym rogu…
  • … a klikając w koło zębate wejdziesz do menu



MENU

  • tu włączysz lub wyłączysz swój rekuperator
  • Logo ThesslaGreen – po kliknięciu otworzy się ekran z danymi o rekuperatorze
  • Nazwa urządzenia pod logiem – po kliknięciu otworzy się ekran z Listą urządzeń
  • Tryby pracy – tu zmienisz ich ustawienia
  • Nastawy – tu zmienisz ustawienia Filtrów, Funkcji dodatkowych, Bypassu, GWC*
  • Alarmy – tu znajdziesz informacje o alarmach jesli ich ikonki pojawiły się na ekranie
  • Użytkownik – tu ustawisz datę i godzinę, język czy wyświetlacz
  • Ikonka domek – tędy wrócisz do ekranu głównego

*pozycje w menu zależne od dodanych elementów instalacji.



Wentylatory AirPack4 zużywają o 10% mniej energii i są 4% cichsze.

Dlaczego wentylatory AirPacka4 generują mniej turbulencji?

Większa średnica wirnika


Większość wentylatorów w rekuperatorach posiada wirnik o średnicy 190 mm. Wentylatory GR20 posiadają wirniki o średnicy 200 mm. Większa średnica wirnika umożliwia osiągać tę samą wydajność przy mniejszej prędkości obrotowej co z kolei zmniejsza prędkość z jaką łopatka wirnika przecina strugę powietrza. Mniejsza prędkość łopatki to proporcjonalnie mniejsza intensywność turbulencji.

Diagonalny wypływ powietrza z wirnika


W większości wentylatorów używanych w rekuperatorach powietrze wypływa z wirnika dokładnie prostopadle do osi obrotu wirnika. Oznacza to, że wewnątrz takiego wirnika powietrze musi zmienić kierunek o 90°, a im większa zmiana kierunku tym większe turbulencje. W wentylatorach GR powietrze wypływa pod kątem 77°. Mniejsza zmiana kierunku to mniejsze turbulencje, mniejsza strata ciśnieni i większa sprawność wirnika.

Zoptymalizowane, trójwymiarowe łopatki wirnika


W większości wentylatorów odśrodkowych łopatki są profilowane tylko w kierunku wypływu powietrza z wirnika przez co wirnik działa optymalnie tylko w określonym zakresie przepływu. Poza tym zakresem na powierzchni łopatek następuje częściowe oderwanie strugi powietrza wywołujące stratę ciśnienia oraz generujące hałas. Nowy trójwymiarowy kształt łopatek zapobiega oderwaniu strugi w szerszym zakresie przepływu przyczyniając się do zmniejszenia turbulencji.

Zoptymalizowana aerodynamicznie obudowa wirnika


Powietrze wypływa z wirnika wentylatora z prędkością ponad 100 km/h. Jeżeli przy tak dużej prędkości struga powietrza trafia na nie opływową przeszkodę powstają intensywne turbulencje. Dlatego obudowa nowego wentylatora GR20 jest wyprofilowana tak, by w obszarze dużej prędkości powietrza nie generować turbulencji w całym zakresie przepływu.

Zobacz, jak sprawne i ciche są wentylatory AirPacka4

Sprawność i akustykę wentylatorów GR20 porównujemy z typowymi wentylatorami odśrodkowymi w pełnym zakresie przepływu powietrza i sprężu, w którym działa AirPack4. Dla poszczególnych wydajności przyjmowaliśmy spręż wentylatora działającego w AirPacku4, który zasila w powietrze instalację wentylacyjną o wydajności nominalnej 500 m3/h i oporach (przy wydajności nominalnej) równych 200 Pa.


Sprawność energetyczna

Poziom mocy akustycznej po stronie ssawnej

Poziom mocy akustycznej po stronie tłocznej



Dane Techniczne:





 Wymiary:



System montażu:

Dane techniczne

Wydajność 401-500m3/h
